일상생활 속의 발신기를 알아보자(비상경보설비)

일상생활 속 회사 건물이나 아파트에서 아래와 같은 발신기가 많이 보입니다.

발신기의 기능과 실제 화재시 어떻게 작동하고 어떤 기능 등이 있는지 알아보겠습니다.



1. 발신기란?

발신기(비상경보설비)는 화재가 발생시, 소방대상물 내의 사람들(관계인)에게 경보음을 울려 알리는 것입니다.

음향으로 통보하여 소화활동 또는 피난유도를 원할하게 하기위한 목적으로 설치합니다.

2. 발신기 구성요소

크게 표시등과 경종 및 발신기로 이루어져 있습니다.

표시등

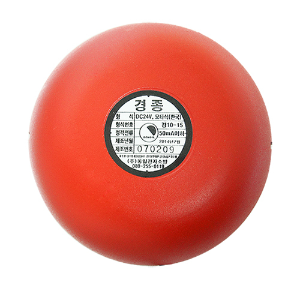

경종



3. 발신기 배선

보통 단독형 발신기는 배선은 6가지 종류로 구성이 됩니다.

*최근에 전화선이 삭제되었습니다.(22년 9월 개정)



ㅇ지구선 : 경계구역 수(종단저항으로 확인가능)에 따라 달라집니다.

ㅇ공통선 : 경계구역 7개 단위 기준으로 추가됩니다.(개별로도 가능)

ㅇ응답선 : 화재발생시 누루는 누름버튼 스위치와 연결되어 있습니다.

ㅇ경종선 : 경종과 연결되어있고, 일제경보 또는 우선경보방식에 따라 배선이 달라집니다.

ㅇ표시등선 : 발신기 상단 램프와 연결되어 있고 상시 켜져 있어야 합니다.

ㅇ경종표시등 공통선  : 경종과 표시등 공통선 입니다.





4. 일상생활 속 발신기 구성

발신기 회로

실제 일상생활 속 흔한 발신기 내부 결선도 입니다.

세부적으로 예로들면,

단자대의 위에서부터



1. 감지기 공통선(여기에서는 각 각 개별로 구성) 4EA

2. 경종표시등 공통선 1EA

3. 표시등선 1EA

4. 경종선 1 EA

5. 응답선 1EA

6. 전화선 1EA

7. 지구선(회로선) 1EA

8. 지구선(회로선) 1EA

9. 지구선(회로선) 1EA

10~15. 종단저항



이렇게 구성되어 있습니다.



발신기의 동작상태가 이상할때 각 구성요소와 배선을 확인하여 점검해보세요.
